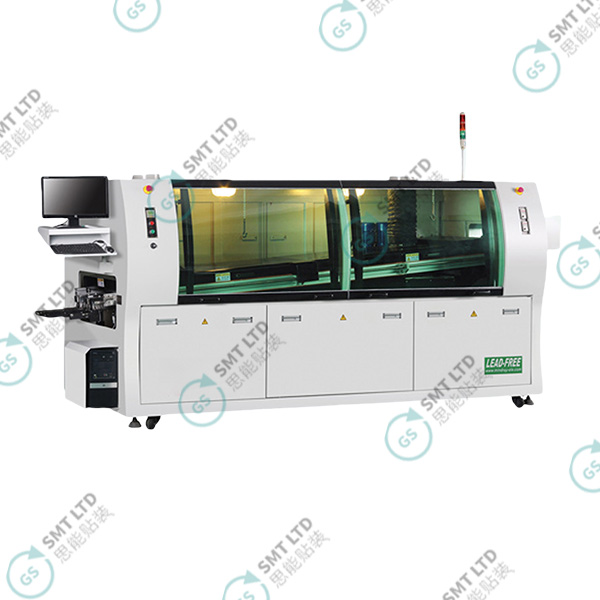

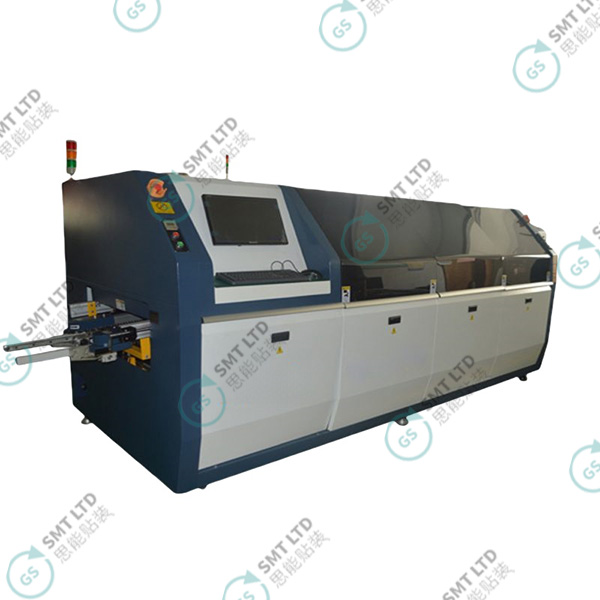

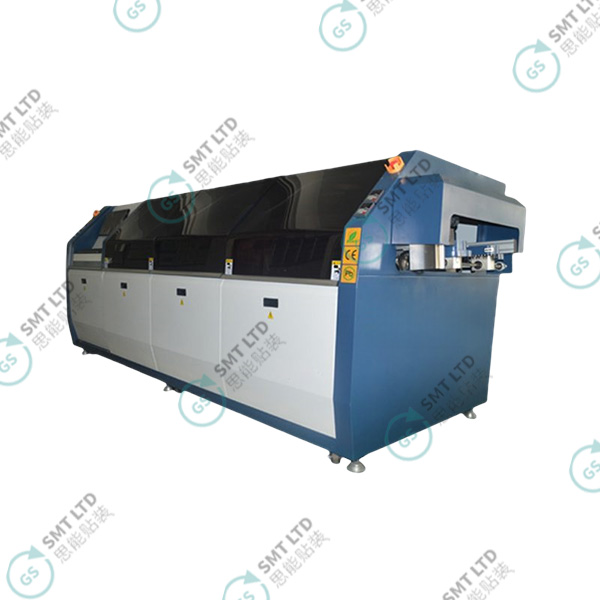

Bølgeloddemaskine:
Bølgeloddemaskine bruges til at svejse PCBA efter indsættelse fra automatisk indføringsmaskine.
Produkt specifikation:
| Maskine funktioner |
model | WS-450 |
| Dimension | 4600*1450*1650mm | |
| Strømforsyning | 3P5W,380V/220V 50/60HZ 63A | |
| Start strøm | 26KW | |
| arbejdskraft | 10KW | |
| kontrolsystem | PL+PLC | |
| Spray System |
transmissionsmetode | Trinmotor |
| sprøjtetryk | 0.25MPa-0.4MPa | |
| flux flow kontrol | 10-100 ml/min | |
| Automatisk påfyldningsflux | manuel tilføjelse | |
| udstødningsmetode | op&ned udstødning | |
| udstødningsrørets diameter | 200 | |
| udstødningskapacitet | 25M3/Min | |
| Forvarm system |
Forvarmningstilstand | Varmluft/IR rør |
| temp.kontroltilstand | PID+SSR | |
| forvarmningszone antal | 4 | |
| forvarmningszonens længde | 1800mm | |
| opvarmningstemperatur | stuetemp.~250°C | |
| opvarmningstid | Ca. 15min | |
| transportør system |
PCB-størrelse | Max.500*450mm |
| transportør retning | L__R;R__L | |
| transportbåndets hastighed | 0~2000 mm/min | |
| transportør højde | 750± 20 mm | |
| komponent højde | top:120mm/bund:15mm | |
| hastighedskontroltilstand | lukket kredsløb | |
| finger | Titanium | |
| skinnebredde justeres | Auto | |
| skinne vinkel | 4~7° | |
| Lodning system |
loddepotte arbejdsmetode | motordrev |
| loddepottemateriale | Fuld titanium | |
| justere bølgehøjden | Inverter | |
| loddepottevarmereffekt | 9KW | |
| loddepotte mx.temp | 300°C | |
| loddepottekapacitet | 400kg | |
| loddepottens opvarmningstid | Ca.180min(indstilling:250°C) | |
| temp.kontroltilstand | PID+SSR | |
| andre | kølemetode | Tvungen luft/luftkøler valgfri |
| Fingerrensning | Børste |
produktegenskaber:
1.Ultra-kompakt design; kun 4,6′ lang (1400 mm)
2.Variabel hastighed titanium fingertransportør til PCB'er op til 6,5″ (200 mm)
3.Glat, præcis breddejustering via håndhjul
4.Automatisk fingerrens med pumpe og recirkulationssystem
kompatibel med rengøringsmidler til både kolofonium og vandige flusmidler
5.Transportørvinkel justerbar fra 3″-7″
6.Dobbeltbølgesystem med to variabel frekvensstyrede motorer
og uafhængig justering af bølgetophøjden
7.Korrosionsbestandig loddepotte, i stand til at håndtere blyfri
og konventionelle Sn-Pb-loddemidler
8.PID temperaturkontrol og indbygget smeltet loddeniveau sensor
Stor størrelse bølgeloddemaskine:
Mellemstørrelse bølgeloddemaskine:
Mini bølgeloddemaskine:
Bølgelodde detaljerede dele:
Vores fordele:
1.Professionel producent i årevis.
2.Forskellige størrelser af modeller for option.
3.Forskellig loddepottekapacitet til option.
4.CE -overholdelse.
5.Med PC og titanium finger.
