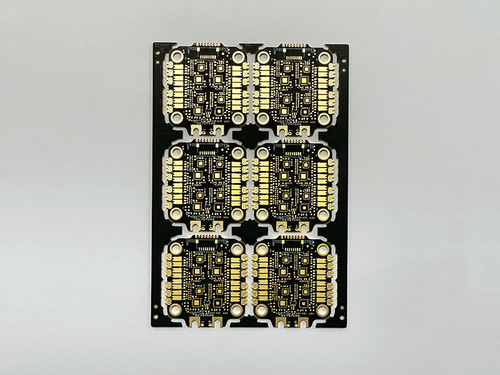

Tiskane ploče, poznate i kao tiskane ploče, pružatelji su električnih priključaka za elektroničke komponente. Ima više od povijesti 100 godina; Njegov dizajn je uglavnom dizajn izgleda; Glavna prednost korištenja tiskanih ploča je značajno smanjenje pogrešaka pri ožičenju i sklapanju, poboljšati razinu automatizacije i radnu snagu proizvodnje. Danas, sklop makro veze Xiaobian vodi vas do razumijevanja vještina i osnovnog znanja o izlaganju sklopova.
Prvi je izloženost
Kada proizvođači PCB-a obrađuju ploču, pod ultraljubičastim svjetlom, fotoinicijator apsorbira svjetlosnu energiju i razlaže se na slobodne skupine, koji potom pokreću fotopolimerni monomer za polimerizacijsku reakciju umrežavanja, i nakon reakcije stvara veliku molekularnu strukturu netopljivu u razrijeđenoj otopini lužine. Ekspozicija se općenito provodi u automatskom stroju za dvostrano eksponiranje, a sada se stroj za ekspoziciju može podijeliti na zrakom hlađen i vodom hlađen prema različitim metodama hlađenja izvora svjetlosti.
Čimbenici koji utječu na kvalitetu slike ekspozicije
Osim performansi suhog filma fotorezista, izbor izvora svjetlosti, kontrola vremena ekspozicije (iznos izloženosti), i kvaliteta fotografske podloge važni su čimbenici koji utječu na kvalitetu slike ekspozicije.
1) Izbor izvora svjetlosti
Svaka vrsta suhog filma ima svoju jedinstvenu krivulju spektralne apsorpcije, a bilo koja vrsta izvora svjetlosti ima svoju spektralnu krivulju emisije. Ako se glavni vrh spektralne apsorpcije određenog suhog filma može preklapati ili uglavnom preklapati s glavnim vrhom spektralne emisije određenog izvora svjetlosti, to se dvoje dobro slaže i učinak ekspozicije je dobar.
Krivulja spektralne apsorpcije domaće suhe folije pokazuje da je spektralni apsorpcijski raspon 310-440 nm (nm). Iz spektralne raspodjele energije nekoliko izvora svjetlosti, vidi se da je trzalica lampa, visokotlačna živina lampa i jodogalijska lampa imaju veliki relativni intenzitet zračenja u rasponu valnih duljina od 310-440nm, koji je idealan izvor svjetla za ekspoziciju suhog filma. Ksenonske žarulje nisu prikladne za ekspoziciju suhog filma.
Nakon odabira vrste izvora svjetlosti, treba uzeti u obzir i izvor svjetlosti velike snage. Budući da je intenzitet svjetlosti velik, rezolucija je visoka, a vrijeme ekspozicije kratko, stupanj toplinske deformacije fotografske ploče je malen. Uz to, dizajn svjetiljke također je vrlo važan, pokušaj ujednačavanja upadnog svjetla je dobar, visoki paralelizam, kako bi se izbjegao ili smanjio loš učinak nakon izlaganja.
2) Kontrola vremena ekspozicije (iznos izloženosti)
U procesu izlaganja, reakcija fotopolimerizacije suhog filma nije “jedan primer” ili “jedna ekspozicija je spremna”, ali općenito kroz tri faze.
Zbog prisutnosti kisika ili drugih štetnih nečistoća u suhom filmu, treba proći kroz proces indukcije, u kojem se slobodna skupina nastala razgradnjom inicijatora troši kisikom i nečistoćama, a polimerizacija monomera je vrlo mala. Međutim, kada prođe period indukcije, reakcija fotopolimerizacije monomera odvija se brzo, a viskoznost filma brzo raste, blizu stupnja mutacije, što je faza brze potrošnje fotoosjetljivog monomera, a udio vremena u procesu izlaganja ove faze je vrlo malen. Kada se potroši najveći dio fotoosjetljivog monomera, ulazi u zonu osiromašenja monomera, i ovaj put je reakcija polimerizacije završena.
Ispravna kontrola vremena ekspozicije vrlo je važan faktor za dobivanje izvrsne slike suhog filma. Kada je ekspozicija nedovoljna, zbog nepotpune polimerizacije monomera, tijekom procesa razvoja, film se topi i postaje mekan, linije nisu jasne, boja je mutna, pa čak i degumiranje. U procesu obrade prije nanošenja ili galvanizacije, film se iskrivi, prožima i čak otpada. Kada je izloženost prevelika, uzrokovat će poteškoće u razvoju, krhki film, ostavljajući ostatke ljepila i druge nedostatke. Ono što je još ozbiljnije je da će pogrešna ekspozicija proizvesti odstupanje širine linije slike, prekomjerno izlaganje će stanjiti liniju grafičke ploče, učinite otisnutu liniju bakropisa debljom, naprotiv, podekspozicija čini liniju grafičke ploče debljom, stanjite ispisanu liniju bakropisa.
Kako odrediti ispravno vrijeme ekspozicije?
Zbog različitih strojeva za ekspoziciju koje koriste različiti proizvođači filmova, odnosno, izvor svjetla, snaga svjetiljke i udaljenost svjetiljke su različite, proizvođačima suhog filma teško je preporučiti fiksno vrijeme ekspozicije. Strane tvrtke koje proizvode suhu foliju imaju vlastitu ili preporučenu upotrebu neke vrste ravnala optičke gustoće, tvornica suhog filma označena je preporučenom razinom snimanja, Kineski proizvođači suhe folije nemaju vlastito ravnalo optičke gustoće, obično preporučuju korištenje iston 17 ili stouffer 21 ravnalo optičke gustoće.
Optička gustoća Raystona 17 skala optičke gustoće je 0.5, a razlika optičke gustoće AD povećava se za 0.05 za svaku sljedeću fazu, do optičke gustoće 17 razina je 1.30. Optička gustoća skale optičke gustoće Stuffer 2l je 0.05, a zatim svaki stupanj raste s razlikom optičke gustoće △D za 0.15 na optičku gustoću razine 2l je 3.05. Kada je ljestvica optičke gustoće izložena, gustoća svjetlosti je mala (odnosno, transparentniji) razred, suhi film prihvaća više energije ultraljubičastog svjetla, a polimerizacija je potpunija, a gustoća svjetlosti je velika (odnosno, stupanj prozirnosti je loš) razred, suhi film prihvaća manje energije ultraljubičastog svjetla, a do polimerizacije ne dođe ili je polimerizacija nepotpuna, i prikazan je ili samo njegov dio tijekom razvijanja. Na ovaj način, različita vremena ekspozicije mogu se koristiti za dobivanje različitih razina slike.
Upotreba Rustona 17 ravnalo optičke gustoće opisano je kako slijedi:
a. Kada se napravi ekspozicija, film je prema dolje;
b. Stavite film na bakrenu ploču za 15 minuta i zatim ga izložiti.
c. Nakon izlaganja, ostaviti za 30 minuta za razvoj. Bilo koje vrijeme ekspozicije odabire se kao referentno vrijeme ekspozicije, izrazio Tn, a niz koji je ostao nakon razvijanja naziva se referentni niz. Serija preporučene uporabe uspoređuje se s referentnom serijom, a izračunava se prema tablici koeficijenata [osjetljiva riječ].
Razlika u seriji
Koeficijent K
Razlika u seriji
Koeficijent K
jedan
1.122
6
2.000
2
1.259
7
2.239
3
1.413
8
2.512
4
1.585
9
2.818
5
1.778
10
3.162
Kada seriju upotrebe treba povećati u usporedbi s referentnom serijom, vrijeme izlaganja serije uporabe T = KTR. Kada seriju upotrebe treba smanjiti u usporedbi s referentnom serijom, vrijeme izlaganja serije uporabe T = TR/K. Na ovaj način, vrijeme izlaganja može se odrediti samo jednim testom.
U slučaju da nema svjetlosti, skala gustoće također se može uočiti iskustvom, koristeći metodu postupnog povećanja vremena ekspozicije, prema svjetlini suhog filma nakon razvijanja, je li slika jasna, je li širina linije slike u skladu s izvornim negativom kako bi se odredilo odgovarajuće vrijeme ekspozicije. Strogo govoreći, neznanstveno je mjeriti izloženost vremenom, jer se jakost izvora svjetlosti često mijenja s fluktuacijama vanjskog napona i starenjem svjetiljke. Svjetlosna energija definirana je formulom E = IT, gdje E predstavlja ukupnu izloženost, u milijulima po kvadratnom centimetru; I predstavlja intenzitet svjetlosti u milivatima po kvadratnom centimetru; T je vrijeme ekspozicije, u sekundi. Kao što se vidi iz gornje formule, ukupna ekspozicija E varira s intenzitetom svjetla I i vremenom ekspozicije T. Kada je vrijeme ekspozicije T konstantno, mijenja se intenzitet svjetlosti I, a mijenja se i iznos ukupne izloženosti, pa iako je vrijeme ekspozicije strogo kontrolirano, ukupna količina ekspozicije koju prihvaća suhi film pri svakoj ekspoziciji nije nužno ista, a stupanj polimerizacije je različit. Kako bi svako izlaganje imalo istu energiju, za mjerenje ekspozicije koristi se integrator svjetlosne energije. Princip je da kada se intenzitet svjetlosti I promijeni, vrijeme ekspozicije T može se automatski prilagoditi kako bi ukupna ekspozicija E ostala nepromijenjena.
3) Kvaliteta fotografske podloge
Kvaliteta fotografske podloge uglavnom se očituje u dva aspekta: optička gustoća i dimenzijska stabilnost.
Za optičku gustoću, optička gustoća Dmax je veća od 4, a minimalna optička gustoća Dmin je manja od 0.2. Optička gustoća odnosi se na donju granicu površinskog filma koji blokira svjetlo u lijevom ultraljubičastom svjetlu osnovne ploče, odnosno, kada gustoća optičkog blokiranja neprozirnog područja osnovne ploče premaši 4, može se postići dobra svrha blokiranja svjetla. Minimalna optička gustoća odnosi se na gornju granicu blokiranja svjetlosti koju predstavlja prozirni film izvan stražnje ploče u ultraljubičastom svjetlu, odnosno, kada je optička gustoća Dmin prozirnog područja stražnje ploče manja od 0.2, može se postići dobar prijenos svjetlosti. Dimenzijska stabilnost fotografske podloge (odnosi se na promjene temperature, vlaga i vrijeme skladištenja) izravno će utjecati na točnost dimenzija i preklapanje slike tiskane ploče, a ozbiljno proširenje ili smanjenje veličine fotografske podloge uzrokovat će odstupanje slike fotografske podloge od bušenja tiskane ploče. Na originalnu domaću SO tvrdu foliju utječu temperatura i vlaga, veličina se jako mijenja, koeficijent temperature i koeficijent vlažnosti su oko (50-60)×10-6 / ℃ i (50-60)×10-6 / %, za duljinu od oko 400 mm S0 osnovna verzija, promjena veličine zimi i ljeti može doseći 0,5-1 mm, Udaljenost od pola rupe do rupe može biti iskrivljena prilikom snimanja na tiskanoj ploči. Stoga, proizvodnja, korištenje i skladištenje fotografskih ploča su u okruženju konstantne temperature i vlažnosti.
Upotreba debelih srebrnih solnih listova na bazi poliestera (npr. 0.18mm) i diazo ploče mogu poboljšati dimenzionalnu stabilnost fotografskih podloga. Pored navedena tri glavna faktora, vakuumski sustav stroja za ekspoziciju i izbor materijala vakuumskog okvira također će utjecati na kvalitetu slike ekspozicije.
Pozicioniranje ekspozicije
1) Vizualno pozicioniranje
Vizualno pozicioniranje obično je prikladno za upotrebu diazo ploča, diazo ploče su smeđe ili narančasto prozirne; Međutim, nije proziran za ultraljubičasto svjetlo, kroz diazo sliku, podloga za zavarivanje donje ploče poravnata je s rupom na tiskanoj ploči, a ekspozicija se može fiksirati trakom.
2) Nema na skladištu pozicioniranje sustava za pozicioniranje
Sustav za pozicioniranje izvan zaliha uključuje bušenje fotografskog filma i dvostruki okrugli otvor. Metoda pozicioniranja je sljedeća: prvi, poravnajte prednju i stražnju ploču filma lijeka pod mikroskopom; Probušite film kako biste probušili dvije rupe za pozicioniranje izvan efektivne slike bazne ploče. Uzmite jednu od osnovnih ploča s rupama za pozicioniranje i programirajte proces bušenja da biste dobili podatkovnu traku s rupama za komponente i rupama za pozicioniranje izbušenim u isto vrijeme. Nakon bušenja rupa za komponente i pozicioniranja rupa odjednom, rupe za metaliziranje tiskane ploče i prebakrene prevlake, dvostruke okrugle rupe mogu se koristiti za pozicioniranje ekspozicije.
3) Popravite položaj igle
Fiksni pin je podijeljen u dva skupa sustava, jedan set fiksnih fotografskih ploča, drugi set fiksnih tiskanih ploča, podešavanjem položaja dva zatika, kako bi se postigla podudarnost i usklađenost fotografske ploče i tiskane ploče. Nakon izlaganja, reakcija polimerizacije nastavit će se neko vrijeme, kako bi se osigurala stabilnost procesa, ne uklanjajte poliesterski film odmah nakon izlaganja, kako bi se reakcija polimerizacije mogla nastaviti. Uklonite poliesterski film prije razvijanja.
