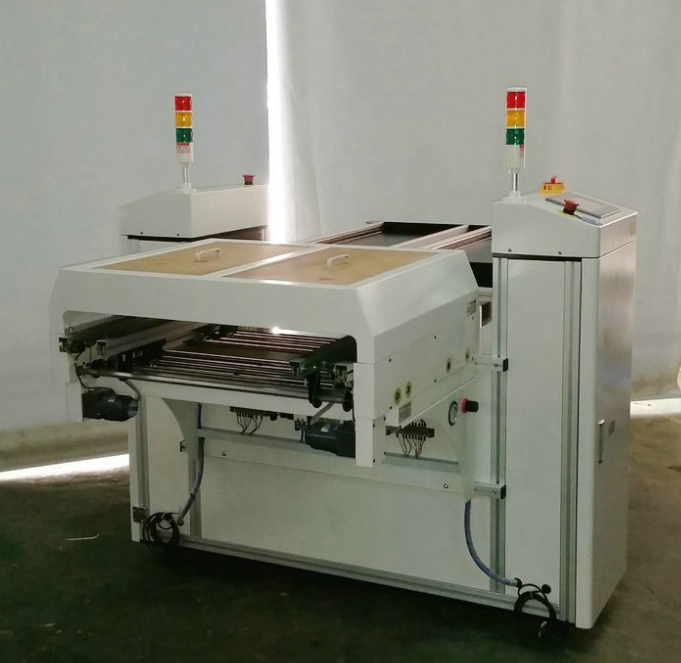

PCB NG/OK funkcija rasterećenja:
PCB NG/OK Unloader koristi se u SMT montažnoj liniji nakon što se AOI ili drugi stroj za inspekciju koji OK ploča šalje u jedan časopis,a NG ploča drugom časopisu.
Tehničke karakteristike:
| Marka | JW-250 | JW-330 | JW-390 | JW-460 | ||||
| Dimenzija | 1700*750*1200mm | 1950*830*1200mm | 2210*920*120mm | 2210*990*1200 | ||||
| Veličina časopisa | 355*320*563mm | 460x400x565 mm | 535*460*570mm | 535*530*570mm | ||||
| Veličina PCB-a | 50*50~350*250 mm | 50×50~ 455*330 mm | 50*50~530*390mm | 50*50~530*460mm | ||||
| Dovod zraka | 5kgf/cm2 | 5kgf/cm2 | 5kgf/cm2 | |||||
| Napon napajanja | AC220V 50/60HZ | AC220V 50/60HZ | AC220V 50/60HZ | |||||
| Transportna visina | 900±20 mm | 900±20 mm | 900±20 mm | |||||
| Debljina PCB-a | 0.4~8 mm | 0.4~8 mm | 0.4~8 mm | |||||
| Smjer transporta | L do R; R do L | L do R; R do L | L do R; R do L | |||||
| Ponovljivost | 0/05mm | 0/05mm | 0/05mm | |||||
| Težina | 130kg | 150kg | 150kg | |||||
Značajke proizvoda:
1.Super aluminijski okvir,mnogo stabilniji,smjer od L prema R ili R prema L.
2.Upravljanje ekranom osjetljivim na dodir u punoj boji s funkcijom automatskog alarma,jednostavno i praktično.
3.PLC upravljanje s relejnom kontrolom Omron,visoke performanse.
4.Usvojite uvezeni valjak i podršku za sustav gore i dolje,bez buke i podrhtavanja.
5.Inteligentni sustav upravljanja, ugrađena funkcija detaljnog traženja grešaka i sigurnosni sustav detekcije,
zvučni i svjetlosni alarm kada je nenormalan, i shema obrade tekstualnog prompta
6.Svaki lift ima tri sigurnosna ograničenja, koji su sigurni i pouzdani.
7.Usvajanje 4 gornji i donji stezni okvir cilindra, stabilan i pouzdan, točan unos ploče
8.Sustav proširenja cilindra s ručnom polugom, povoljno i brzo
9.Gornji korak se može postaviti prema visini komponente na tiskanoj ploči.
Prednosti:
1.Tim inženjera servisa nakon prodaje za bolju uslugu klijentima širom svijeta
2.Aluminijska konstrukcija okvira
3.Panasonic PLC+korisnički prilagođen zaslon osjetljiv na dodir u punoj boji
4.Jednostavno održavanje
5.SMEMA kompatibilan
6.Smjer:S lijeva nadesno; s desna na lijevo

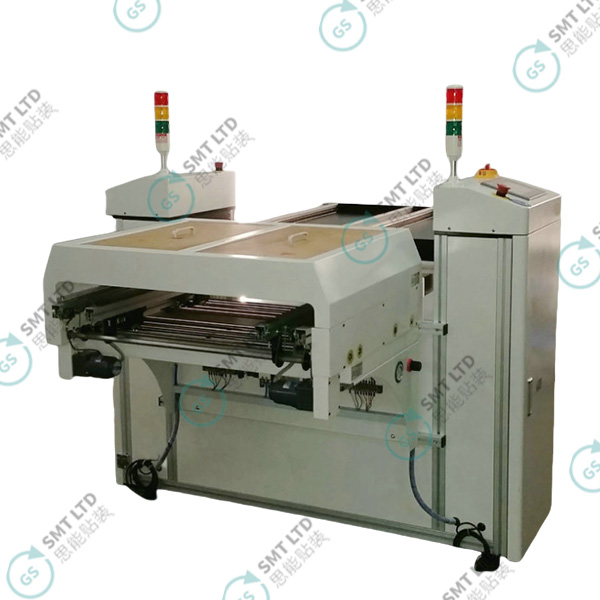

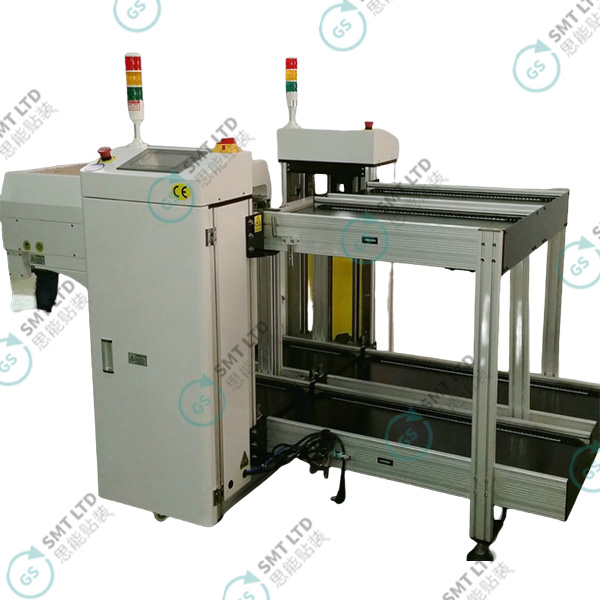

Slike:



Video demonstracija:
