Функция АОИ:
AOI широко используется при сборке печатных плат для измерения печати.,точность монтажа или сварки,обычно используется после принтера,до или после печи оплавления,до или после пайки волной и так далее.
Автономная машина AOI
| Спецификация продукта | ||||||||||
| Модель | JW-680D Автономный AOI | JW-600 Онлайн АОИ | ||||||||
| Приложение | После экрана принтера, До или после печи оплавления До или после волновой пайки |
После экрана принтера, До или после печи оплавления До или после волновой пайки |
||||||||
| Тип программы | Manual\Auto\CAD input | Manual\Auto\CAD input | ||||||||
| Тестовый предмет | Дефект печати:пропущенный,неправильное место, не та часть,полярность перепутана,трескаться, загрязненный,меньше припоя,лишний припой, короткое замыкание,холодная пайка |
Дефект печати:пропущенный,неправильное место, не та часть,полярность перепутана,трескаться, загрязненный,меньше припоя,лишний припой, короткое замыкание,холодная пайка |
||||||||
| Метод анализа | Статистический анализ полноцветных изображений,оптическое распознавание текста, Анализ моста IC,цветной линейный анализ, цветовой нелинейный анализ, анализ соотношения черного и времени |
Статистический анализ полноцветных изображений,оптическое распознавание текста, Анализ моста IC,цветной линейный анализ, цветовой нелинейный анализ, анализ соотношения черного и времени |
||||||||
| Метод испытания | Охватите всю технологию тестирования печатных плат, совмещенный контур,мультимарка,и плохая оценка |
Охватите всю технологию тестирования печатных плат, совмещенный контур,мультимарка,и плохая оценка |
||||||||
| Функция SPC | Запись статистики и анализ всех данных тестирования, можно увидеть каждое производство и контроль качества |
Запись статистики и анализ всех данных тестирования, можно увидеть каждое производство и контроль качества |
||||||||
| Угол детали | 0~359° вращение,мин. 1° | 0~359° вращение,мин. 1° | ||||||||
| Мин. части | 0201 чип、0.4 шаг IC | 0201 чип、0.4 шаг IC | ||||||||
| Камера | Полноцветная высокоскоростная промышленная камера | Полноцветная высокоскоростная промышленная камера | ||||||||
| Пиксель | 10один/15ум/18ум/20ум/25ум | 10один/15ум/18ум/20ум/25ум | ||||||||
| Процессор | Интел | Интел | ||||||||
| VGA | NVIDIA 1 ГБ+ | NVIDIA 1 ГБ+ | ||||||||
| БАРАН | 4ГБ | 4ГБ | ||||||||
| жесткий диск | 500ГБ+ | 500ГБ+ | ||||||||
| ОС | Win XP 32бит. | Win XP 32бит. | ||||||||
| Монитор | 22 16:10 | 22 16:10 | ||||||||
| Толщина печатной платы | 0.3~5,0 мм | 0.3~5,0 мм | ||||||||
| Вес печатной платы | Макс：3KG | Макс：3KG | ||||||||
| край печатной платы | 3мм | 3мм | ||||||||
| Высота компонента печатной платы | верхний：35мм，Нижний：75мм регулируемый | верхний：35мм，Нижний：75мм регулируемый | ||||||||
| Система привода XY | Серводвигатель переменного тока,точный винтовой ролик | Серводвигатель переменного тока,точный винтовой ролик | ||||||||
| скорость XY | Макс：830мм/с | Макс：830мм/с | ||||||||
| XY точность | ≦8ум | ≦8ум | ||||||||
| Размер машины | Л900 * W1100 * Высота 1400 мм | Л980 * W960 * Высота 1600 мм | ||||||||
| Источник питания | 220 В переменного тока，50/60Гц，1.2КВт | 220 В переменного тока，50/60Гц，1.5КВт | ||||||||
| Высота | 820±20 мм | 900±20 мм | ||||||||
| Масса | 360кг | 600кг | ||||||||
| Связь | __ | SMEMA-соединение | ||||||||
| Подача воздуха | __ | 0.5член парламента | ||||||||
| Передача инфекции и осмотр метод |
Плата ручного ввода, Серводвигатель Y приводит в действие печатную плату Серводвигатель X управляет камерой |
Плата ручного ввода,Л-П/П-Л Опционально БуЦзин Мотор,Регулируемая ширина рельса, Серводвигатель XY приводит камеру в движение |
||||||||
| Размер печатной платы | 20*20мм(Мин)~460*350 мм(Макс) | 50*50мм(Мин)~400*360 мм(Макс) | ||||||||

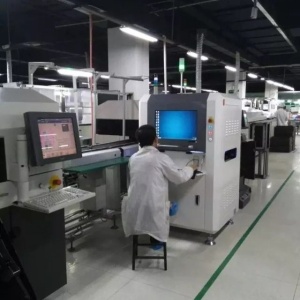

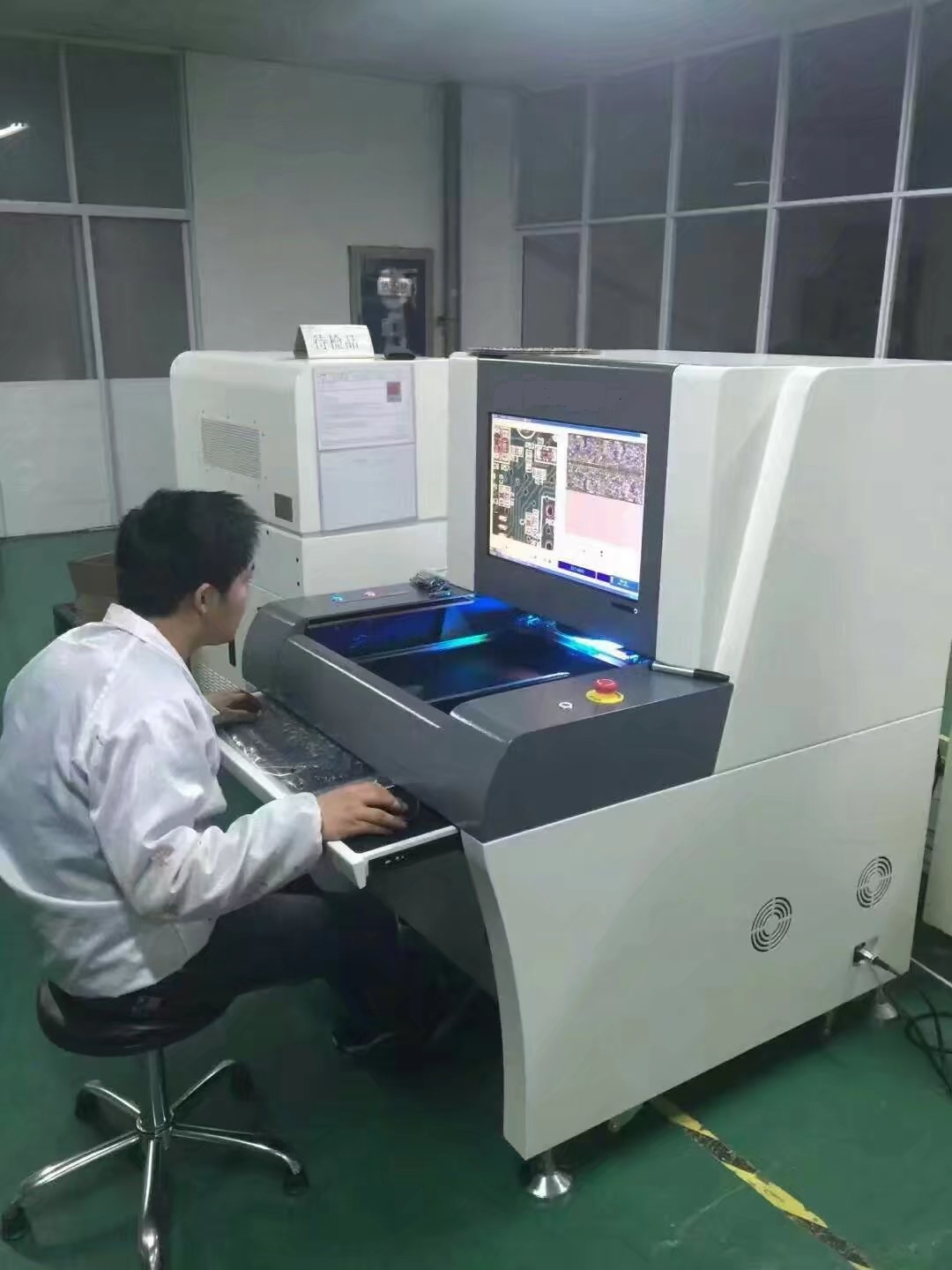

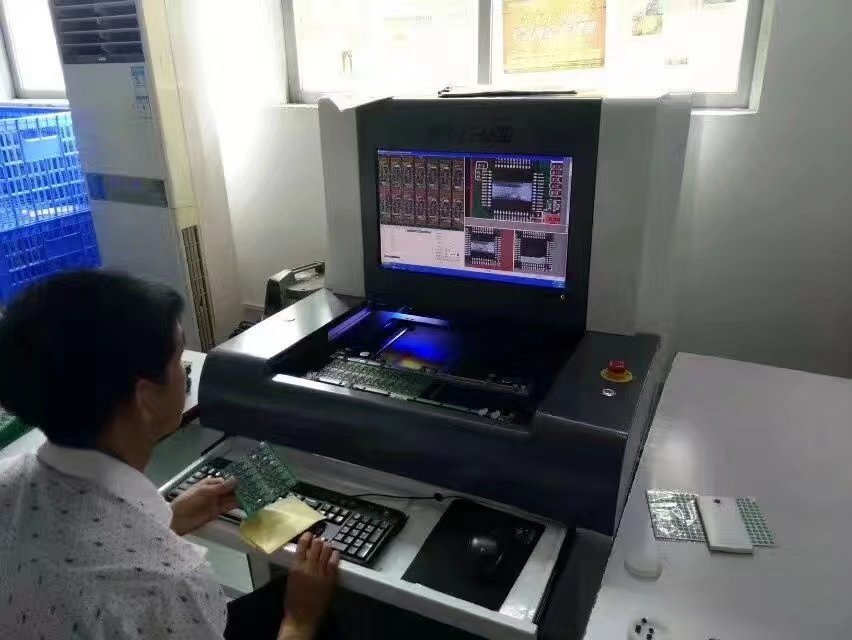

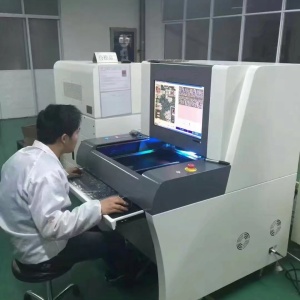

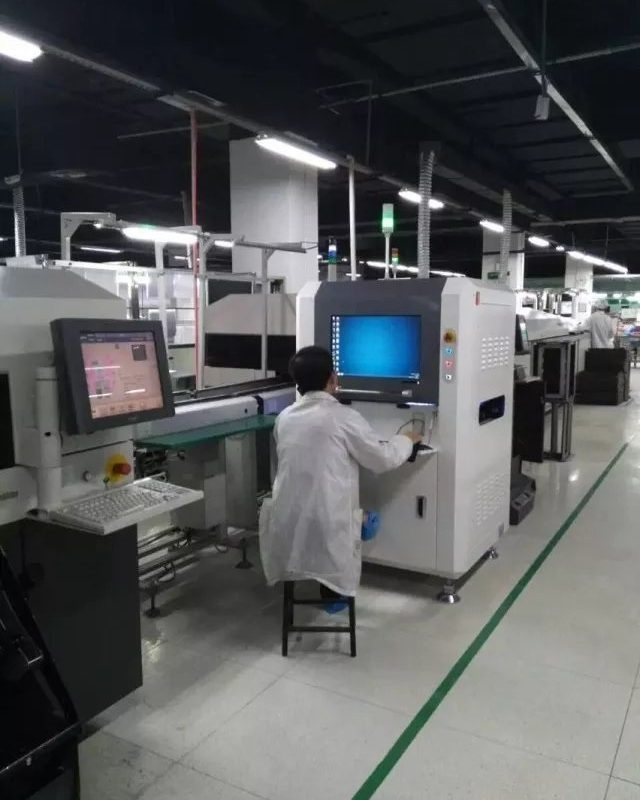

Больше фотографий:
Кейсы в Алматы:
https://youtube.com/shorts/yk4hE5DFum8
Проверить видео:
https://www.youtube.com/watch?v=uyrJw5cuZck
Представление компании:
Global Soul Limited-это профессиональное высокотехнологичное предприятие, базирующееся в Шэньчжэне, что в частности в обеспечении технологии поверхностного монтирования (Пост ) услуга, В основном специализируйтесь на продаже SMT -используемого оборудования и машин AI, SMT запасные части
Наши продукты покрывают:
SMT Используемое оборудование:Мы предлагаем услуги для продаж используемого оборудования для большинства основных брендов электронного сборочного оборудования, такие как Фудзи, Hitachi, Джуки, Panasonic(KME), Ассамблеон(Филлипс), Саньо, Сиплас(Сименс), Универсальный, Десять , Я пульс ,и Ямаха.
SMT трафаретный принтер,Загрузчик печатной платы,PCB Unloader,Загрузчик платы PCB Bare,ПЕКБ ТЕРНАЯ КОНВЕЙОР,Печата Flipper,Пекартная ссылка конвейер,речь в духовке,волновая припоя,Паяный миксер,SMD Chip счетчик,PCB V Cut Seperator,Пеходерный резак,SMD -пленка,Конформная машина для покрытия,и т. д.,И мы также продаем подержанные Sony и Mirae Brand Mounters,и запасные части.
SMT запасные части : Фидер, Детали кормушки , Машины , сопла, фильтр, диспенсор, пояс, Фидер -телеги, У тебя есть часть ,и т. д.. У нас есть хороший источник и большой готовый запас для крупных брендов SMT Автомобильные запасные части.
Если номер детали не указан на нашем веб -сайте, пожалуйста, по электронной почте : liyi@gs-mt.com
И мы доставим вам цены как можно скорее!
