5กล่องออกแบบ PCB ของบอร์ดสื่อสาร G
[ประเภทกระดานเดี่ยว] 5บอร์ดสื่อสาร G RF (สถาปัตยกรรม VPX)
[หมายเลขพิน] 10731
[ชั้น] 16 ชั้น
[อัตราสูงสุด] 10Gb/s
[ความยากลำบาก]:
1, มี 8 ช่อง RF, อัตราสาย RF คือ 2.5G, และต้องการความสมบูรณ์ของสัญญาณสูง;
2, ความหนาของแผ่น 1.6mm, และลามิเนตมีจำนวนจำกัด;
3, ส่วน RF นั้นมากกว่า, ต้องทำการกระจายความร้อนและป้องกัน;
[มาตรการรับมือของเรา]:

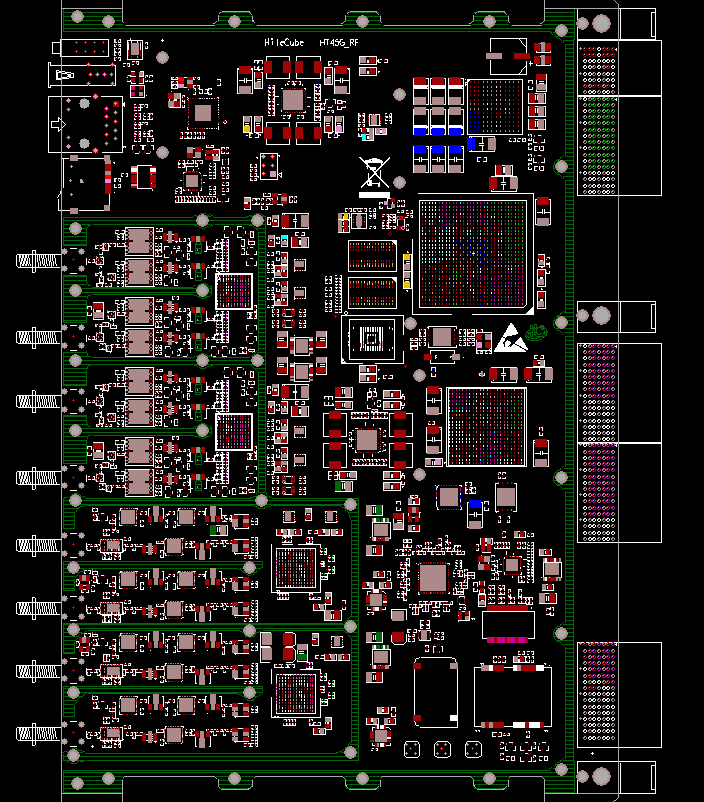

1.ตามสถาปัตยกรรม VPX, ที่ลูกค้าต้องการมี 8 อินเทอร์เฟซ RF, ไฟแสดงสถานะ, ยูเอสบี, พอร์ตเครือข่ายและการ์ด TF. เลย์เอาต์แผงแน่น. ผ่านการประเมิน, จำเป็นต้องพิจารณาโครงร่างเพื่อบีบอัดความกว้างของเลย์เอาต์เหนือแกน Y ของวงจร RF. เพิ่มช่องป้องกันความกว้าง 2 มม. ในแต่ละRF, และช่องโล่ของเวอร์ชันเต็มถูกสงวนไว้; เค้าโครงมีดังนี้:

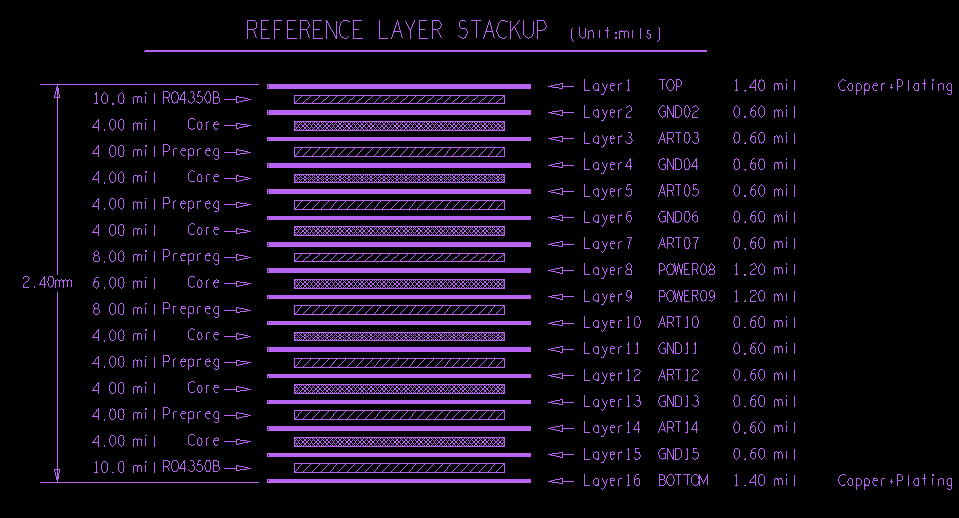

2.เนื่องจากการพิจารณาความน่าเชื่อถือของสัญญาณ RF, 1-2, 15-16 ใช้ RO4350B . โดยตรง, ความหนา 10mil, ร่องรอย RF ถูกประมวลผลที่ชั้นบนหรือล่าง, ไม่ต้องการฉนวนอ้างอิง

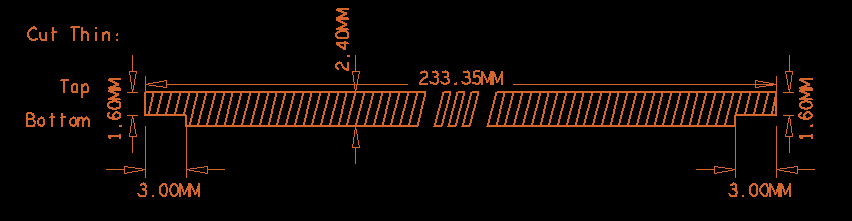

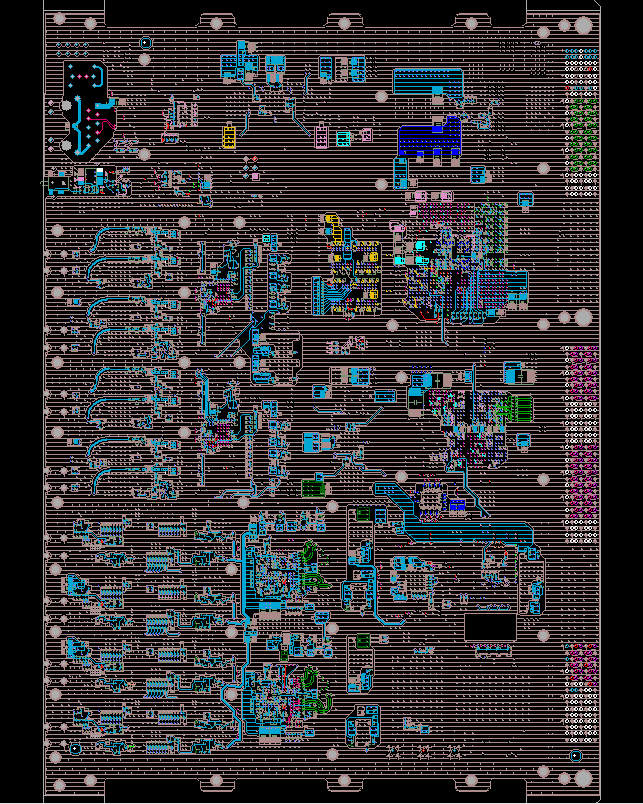

3.กระดานใกล้ชั้นบน-ล่าง โดยใช้ RO4350B, ความหนา 10MIL, ถ้าจัดการเป็น 1.6MM , จะมีความหนาเพียง 1.1 มม. เพื่อวางซ้อนส่วนดิจิตอล,ไม่เป็นไปตามข้อกำหนดของเส้นทางหลังจากติดต่อสื่อสารกับลูกค้าและให้คำแนะนำ, โดยใช้กระบวนการแลดเดอร์,กำลังประมวลผลเป็น 16 ชั้น , ชั้นบนสุดจะประมวลผลเฉพาะวงจร RF, และร่องรอยของชิ้นส่วนดิจิทัลทั้งหมดถูกจัดเรียงในชั้นใน , และชั้นบนล่างควรรดน้ำด้วยทองแดง GND เพื่อระบายความร้อนและป้องกัน.

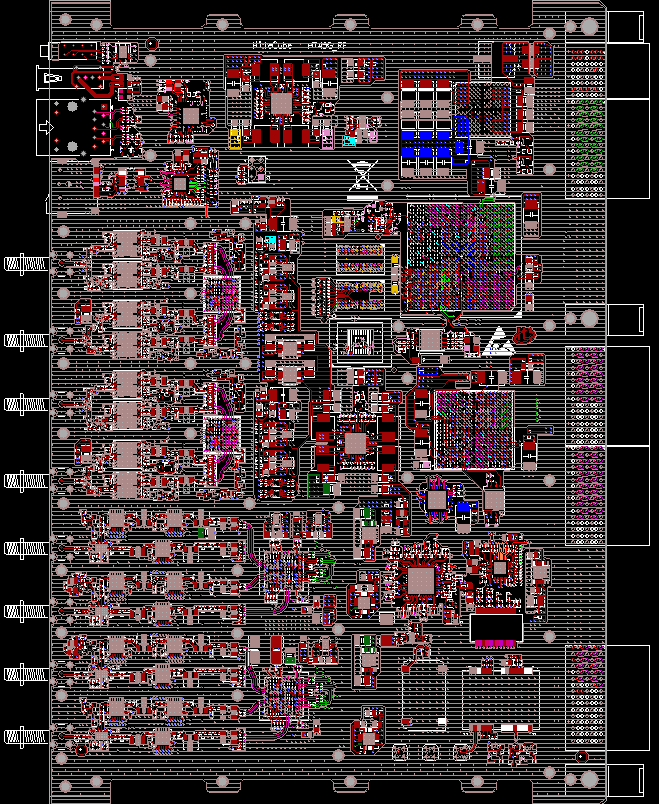

4.เนื่องจากแผ่น RF เกิดความร้อนสูง , นอกเหนือจากสัญญาณ RF, พื้นที่ว่างที่เหลือของชั้นบน - ล่างถือเป็นการชลประทาน GND copper, และเพิ่มการรักษาความร้อน.
