ฟังก์ชั่นสายพานลำเลียงทางออก Reflow
สายพานลำเลียงทางออก reflow ใช้เพื่อขนส่ง PCB หลังจากเตาอบ reflow,ซึ่งจัดทำขึ้นเป็นพิเศษสำหรับลูกค้าตามคำขอของพวกเขา.
ข้อกำหนดทางเทคนิค:
| ยี่ห้อ | เจไวด์ |
| รุ่น | JW-808H สายพานลำเลียงแบบรีโฟลว์ |
| มิติภายนอก | 1500*550*1120มม |
| ความสูงของสายพานลำเลียง | 950+/-20มม |
| ความกว้างของสายพาน PCB | 408มม |
| ความกว้างของเครื่องทั้งหมด | 432มม |
| ความยาวสายพานลำเลียง | 1.5ม |
| ปริมาณพัดลมระบายความร้อน | 6ชิ้นโดยสิ้นเชิง |
| โครงสร้างเครื่องจักร | กรอบอลูมิเนียม |
| ทิศทาง | จากซ้ายไปขวา; ซม. หมุนสายพานลำเลียง1 |
| สวิตช์เท้า | มาตรฐาน |
| พัดลมระบายความร้อน | ปริมาณ customerized |
| เตือน | โดยอัตโนมัติเมื่อ pcb ถึงจุดสิ้นสุดของสายพานลำเลียง |
| วัสดุเข็มขัด | ESD สีดำ อุณหภูมิสูง |
| ปลั๊กสื่อสาร | ปลั๊กสัญญาณ SMEMA สำหรับขึ้น&เส้นลง |
| น้ำหนัก | ประมาณ 75 กก |
รายละเอียดสินค้า:
1.สายพานลำเลียงจากซ้ายไปขวา: ด้านซ้ายเชื่อมต่อกับเตาอบ Reflow.
2.สายพานลำเลียงสูง(จากพื้นดินถึงสายพาน): 950มม. +/-20 มม. ปรับได้ด้วยมือหมุน
3.สายพานอุณหภูมิสูงมาตรฐานคือ 60~70 องศาเซลเซียส
4.ส่วนต่อขยายทางด้านซ้าย: 152.4มม (6 นิ้ว),ความสูงโดยรวมของส่วนต่อขยาย (รวมทั้งเข็มขัดด้วย + ลูกกลิ้ง) คือประมาณ 25 มม .
5. เซ็นเซอร์และเสียงเตือน,Light Tower ไปทางปลายสายพานลำเลียง
6.เมื่อ PCB ถึงจุดสิ้นสุดของสายพานลำเลียง, เสียงปลุก & หอคอยแสงจะเปิดขึ้น
7.สายพานลำเลียงจะเคลื่อนไปข้างหน้าเมื่อ PCB ออกจากการรีโฟลว์
8.สายพานลำเลียงหยุดเมื่อบอร์ดไม่อยู่ในขั้นตอนการไหลซ้ำ
9.การกำหนดค่า Stop/Go ด้วยเซ็นเซอร์กลาง

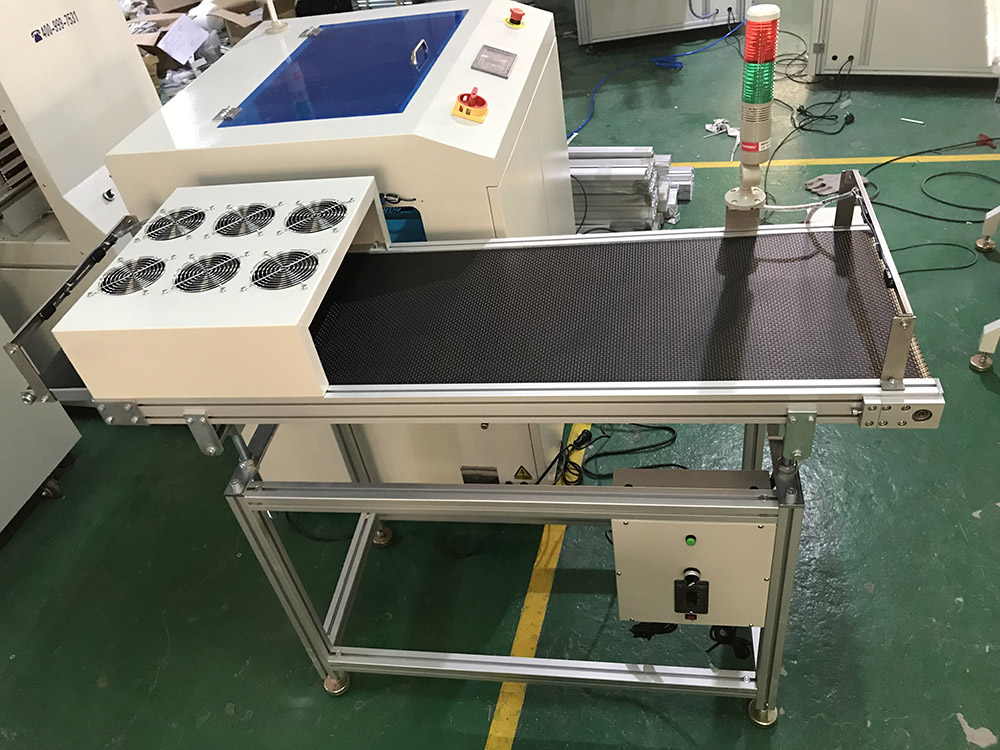

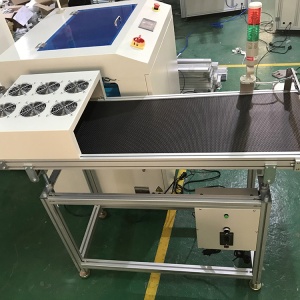

รูปภาพ:
