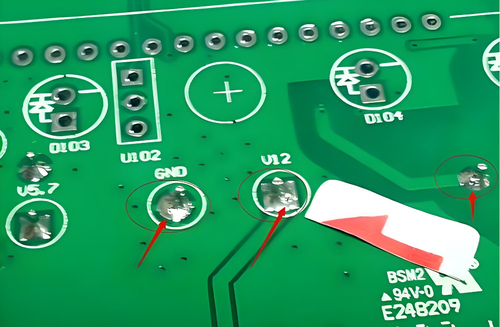

การไม่มีสารบัดกรีในข้อต่อประสานหงอนหมายความว่าข้อต่อประสานจะหดตัว, รอยประสานมีรูไม่สมบูรณ์ (รูระเบิด, รูเข็ม), ลวดบัดกรีไม่เต็มในรูคาร์ทริดจ์และรูทะลุ, หรือบัดกรีไม่ปีนขึ้นไปบนแผ่นพื้นผิวส่วนประกอบ.
ปรากฏการณ์การขาดแคลนคลื่นประสาน
ปรากฏการณ์การขาดแคลนคลื่นประสาน
1, อุณหภูมิการอุ่น PCB และการเชื่อมสูงเกินไป, เพื่อให้ความหนืดของโลหะบัดกรีหลอมเหลวต่ำเกินไป. มาตรการป้องกัน: อุณหภูมิอุ่นคือ 90-130 ℃, และขีดจำกัดบนของอุณหภูมิอุ่นจะถูกใช้เมื่อมีส่วนประกอบที่ติดตั้งมากกว่า; อุณหภูมิคลื่นประสานคือ 250 ± 5 ℃, เวลาในการเชื่อมคือ 3 ~ 5 วินาที;
2, รูรับแสงของรูเสียบใหญ่เกินไป, และบัดกรีก็ไหลออกจากรู. มาตรการป้องกัน: รูรับแสงของรูแทรกอยู่ที่ 0.15~0.4 มม. ตรงกว่าพิน (ขีดจำกัดล่างใช้สำหรับตะกั่วแบบบาง, ขีดจำกัดบนใช้สำหรับสายหนา);
3, ใส่แผ่นตะกั่วขนาดใหญ่ส่วนประกอบละเอียด, บัดกรีถูกดึงไปที่แผ่น, เพื่อให้ข้อต่อบัดกรีหดตัว. มาตรการป้องกัน: ขนาดของแผ่นและเส้นผ่านศูนย์กลางของหมุดควรตรงกัน, ซึ่งน่าจะเอื้อต่อการก่อตัวของข้อต่อวงเดือนประสาน.
4. คุณภาพไม่ดีของรูที่เคลือบด้วยโลหะหรือความต้านทานฟลักซ์ที่ไหลเข้าไปในรู. มาตรการป้องกัน: สะท้อนถึงโรงงานแปรรูปบอร์ดพิมพ์, ปรับปรุงคุณภาพการประมวลผล;
5, ความสูงของหงอนไม่เพียงพอ. ไม่สามารถทำให้บอร์ดพิมพ์สร้างแรงกดดันต่อคลื่นบัดกรีได้, ซึ่งไม่เอื้อต่อการทำให้แน่น. มาตรการป้องกัน: โดยทั่วไปความสูงสูงสุดจะถูกควบคุมที่ 2/3 ของความหนาของแผ่นพิมพ์;
6, มุมปีนกระดานพิมพ์มีขนาดเล็ก, ไม่เอื้อต่อการไหลของไอเสีย. มุมการปีนของกระดานพิมพ์คือ 3-7°.
