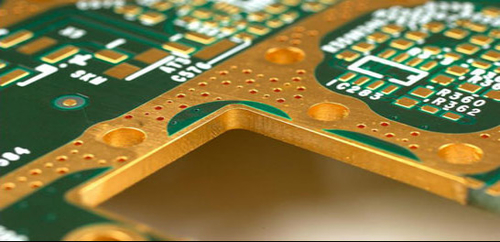

แผงวงจร, ชื่อเต็มของแผงวงจรพิมพ์, เป็นสะพานเชื่อมระหว่างการสื่อสารสัญญาณไฮเทค, รวมถึงบอร์ดอุตสาหกรรมที่เชื่อมต่อสวิตช์และเครื่องจักร, ในกระบวนการผลิตแผงวงจร, ผู้ผลิต PCB มักจะเล่นเป็นวงกลมของรูและเทปทองแดงรอบบอร์ดอุตสาหกรรมหรือบอร์ด RF, และแม้แต่บอร์ด RF บางอันก็จะถูกเคลือบโลหะรอบขอบทั้งสี่ของบอร์ด. พันธมิตรรายย่อยจำนวนมากไม่เข้าใจว่าทำไมจึงต้องทำเช่นนั้น, มันคือวิศวกรแสดงเทคโนโลยี, ทำงานที่ไร้ประโยชน์?
แผงวงจรพีซีบี
เลขที่, มันไม่ใช่. มีวัตถุประสงค์เพื่อมัน. ทุกวันนี้, ด้วยการปรับปรุงความเร็วของระบบ, ไม่เพียงแต่ปัญหาด้านเวลาและความสมบูรณ์ของสัญญาณของสัญญาณความเร็วสูงเท่านั้นที่โดดเด่น, แต่ปัญหา EMC ที่เกิดจากการรบกวนทางแม่เหล็กไฟฟ้าและความสมบูรณ์ของพลังงานที่เกิดจากสัญญาณดิจิตอลความเร็วสูงในระบบก็โดดเด่นมากเช่นกัน. การรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากสัญญาณดิจิตอลความเร็วสูงจะไม่เพียงทำให้เกิดการรบกวนร้ายแรงภายในระบบเท่านั้น, ลดความสามารถในการป้องกันการรบกวนของระบบ, แต่ยังผลิตรังสีแม่เหล็กไฟฟ้ากำลังแรงออกสู่อวกาศด้วย, ส่งผลให้การปล่อยคลื่นแม่เหล็กไฟฟ้าของระบบเกินมาตรฐาน EMC อย่างรุนแรง, เพื่อให้ผลิตภัณฑ์ของผู้ผลิตแผงวงจรไม่สามารถผ่านการรับรองมาตรฐานอีเอ็มซีได้. การแผ่รังสีขอบของ PCB หลายชั้นเป็นแหล่งรังสีแม่เหล็กไฟฟ้าทั่วไป. การแผ่รังสีที่ขอบเกิดขึ้นเมื่อกระแสไฟฟ้าที่ไม่คาดคิดไปถึงขอบของชั้นพื้นดินและชั้นพลังงาน, โดยมีสัญญาณรบกวนจากสายดินและแหล่งจ่ายไฟในรูปแบบของบายพาสแหล่งจ่ายไฟไม่เพียงพอ. สนามแม่เหล็กที่แผ่รังสีทรงกระบอกที่สร้างขึ้นโดยรูอุปนัยจะแผ่กระจายระหว่างชั้นของกระดานและสุดท้ายมาบรรจบกันที่ขอบของกระดาน. กระแสย้อนกลับของเส้นแถบที่มีสัญญาณความถี่สูงอยู่ใกล้กับขอบบอร์ดมากเกินไป. เพื่อป้องกันสถานการณ์เหล่านี้, มีวงแหวนของรูกราวด์ล้อมรอบบอร์ด PCB ด้วย 1/20 ระยะห่างของรูความยาวคลื่นเพื่อสร้างเกราะป้องกันรูกราวด์เพื่อป้องกันรังสีภายนอกของคลื่น TME.
บอร์ดพีซีบี
สำหรับแผงวงจรไมโครเวฟ, ความยาวคลื่นของมันจะลดลงอีก, และเนื่องมาจากกระบวนการผลิต PCB ในปัจจุบัน, ระยะห่างระหว่างรูและรูไม่สามารถทำให้เล็กมากได้, ขณะนี้มี 1/20 ระยะห่างของความยาวคลื่นใน PCB รอบวิธีการเล่นรูที่มีฉนวนสำหรับบอร์ดไมโครเวฟไม่ชัดเจน, จากนั้นคุณจะต้องใช้กระบวนการ Metalization Edge เวอร์ชัน PCB, ขอบกระดานทั้งหมดล้อมรอบด้วยโลหะ, ดังนั้น, สัญญาณไมโครเวฟไม่สามารถแผ่ออกจากขอบบอร์ด PCB ได้, แน่นอน, การใช้กระบวนการทำให้เป็นโลหะขอบแผ่น, ยังส่งผลให้ต้นทุนการผลิต PCB เพิ่มขึ้นอย่างมาก. สำหรับบอร์ดไมโครเวฟ RF, วงจรที่มีความละเอียดอ่อนบางอย่าง, และวงจรที่มีแหล่งกำเนิดรังสีแรงสามารถออกแบบให้เชื่อมช่องป้องกันบน PCB ได้, และควรเพิ่มบอร์ด PCB “ผ่านผนังป้องกันรู” ในการออกแบบ, นั่นคือ, PCB และผนังช่องป้องกันใกล้กับส่วนของพื้นดินผ่านรู. ทำให้เกิดพื้นที่ที่ค่อนข้างโดดเดี่ยว. หลังจากยืนยันว่าถูกต้องแล้ว, สามารถส่งไปยังผู้ผลิตแผงวงจรหลายชั้นเพื่อผลิตได้.
