SMT reflow oven application:
SMT reflow oven is used after chip mounter machine when components are mounted on PCB and then sent to reflow oven to weld,different sizes with different zones for option.
Technical specifications:
| Обогрев часть |
Внешнее измерение(Д*Ш*В) | 5240x1370x1500mm | ||||||
| Масса | 2350КГ | |||||||
| Количество зон нагрева | Вверх8/Вниз8 | |||||||
| Зона охлаждения | up2/bottom2(enforced cooling),850mm | |||||||
| Длина зон нагрева | 312100mm | |||||||
| Контроль
Система |
Требуется электроснабжение | 3фаза,380В 50/60 Гц (вариант: 3фаза,220В 50/60 Гц) | ||||||
| Мощность для разогрева | 30КВт | |||||||
| Потребляемая мощность | 8КВт | |||||||
| Время потепления | Примерно 20 минут | |||||||
| Температура. Диапазон настройки | Комнатная температура. — 300℃ | |||||||
| Система управления | ПК+ПЛК | |||||||
| Точность контроля температуры | ± 1,0 ℃ | |||||||
| Нагревательный элемент | Специальные нагревательные элементы для длительного срока службы | |||||||
| Коммутируемый элемент | Пластина из алюминиевого сплава | |||||||
| Аномальная сигнализация | Аномальная температура (Очень высокий / Сверхнизкая температура.) | |||||||
| Сигнализация падения платы | Желтый – потепление; Зеленый-Нормальный; Красный-Аномальный | |||||||
| Конвейер Система |
Количество полос | 1 | ||||||
| Макс. Ширина печатной платы | сетка:500mm Rail:450mm | |||||||
| Высота компонентов | Высота верхней/нижней части печатной платы составляет 25 мм. | |||||||
| Конвейерное направление | Слева направо; от Р до Л | |||||||
| Фиксированная сторона рельса | Передняя направляющая фиксированная(Вариант:Задняя направляющая фиксированная) | |||||||
| Агент передачи печатных плат | Air-Reflow = Цепочка + сетка , N2-Reflow=Цепочка(Сетка - вариант) |
|||||||
| Центр поддержки(Optional) | Предотвратите деформацию печатной платы из-за слишком широкой печатной платы. или компонент слишком тяжелый |
|||||||
| Высота конвейера | 900+/-20mm | |||||||
| Диапазон скоростей конвейера | 300~2000 мм/мин | |||||||
| Автоматическая промывка смазки | Стандартный | |||||||
| Температура. Слот для термопары | Стандартный | |||||||
| Приводное верхнее открывание капота | Стандартный | |||||||
| Метод охлаждения | Принудительный воздух (Стандартный), Водоохладитель (Вариант) | |||||||
Особенности продукта:
1.Heating system adopts efficient and energy saving nickel cauterized heating pipe and together with the curve reflection cover they provide the high heating efficiency and heating-up speed.
2.Special enforceed hot wind circulation structure system is adopted to evenly heat and PCB and components and to avoid the “shade effect”
3.Large current solid btreaker non-contacting output is adopted to ensure safety and reliability
4.The temperature is controlled by the precision controler that is inteligently operated by PID
5. The heating pipe model design conveniences maintenance and installation
6.Quality high-temperature high-speed motor is running stably with light vibration and low noise
7.The non-level speed adjusting motor is adopted in driving system ,with the non-level speeder, to ensure stable running
8.Independent idler wheel structure and balanced suport is adopted to ensure stable running.

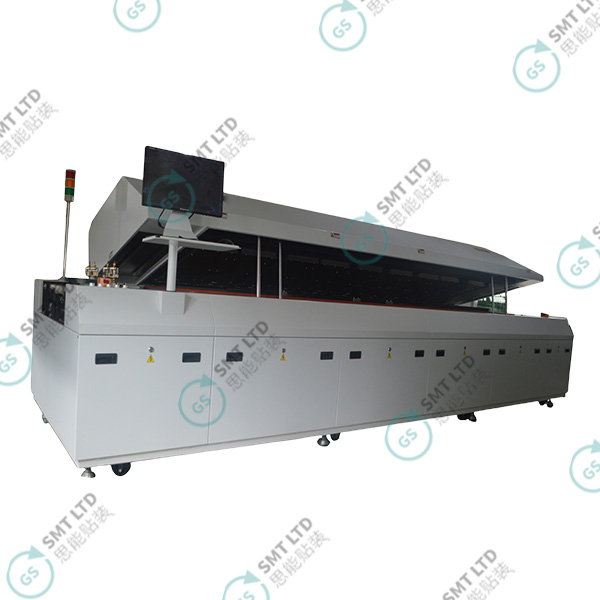

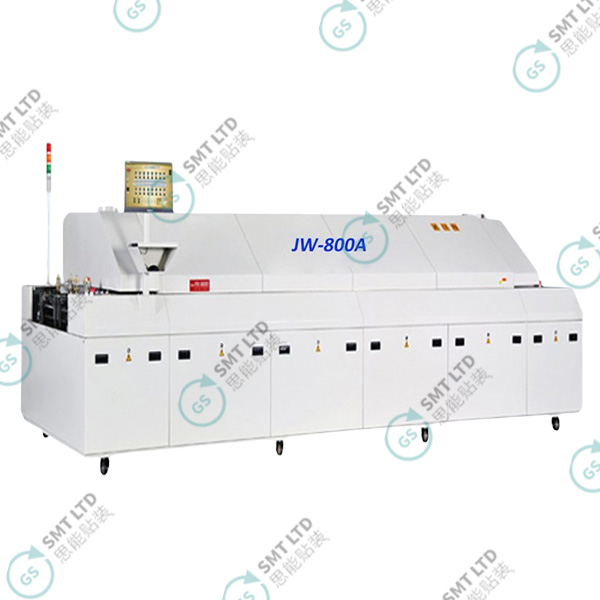

Картинки:

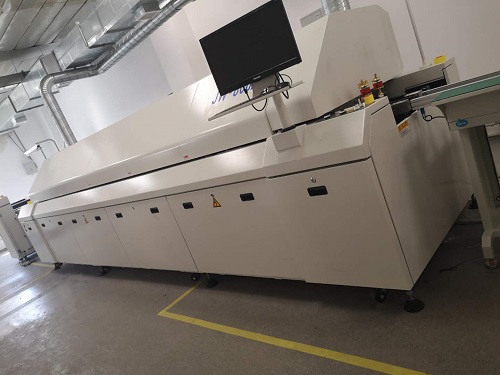

Cases in Customer’s site:
Преимущества:
1.Professional manufacturer with years overseas experience.
2.zones of 5,6,8,10,12 for option to meet your request.
3.All ovens are lead free ones.
4.Original Siemens PLC.
5.Chain and mesh
