Двойная волна припоя:
Двойная волна припоя используется для сварки печатной платы после установки машины..
Спецификация продукта:
| Машина функции |
модель | JWRS-350 |
| Измерение | 4200*1200*1650ММ | |
| Источник питания | 3P5W,380В/220 В 50/60 Гц 63 А | |
| Стартовая мощность | 22.5КВт | |
| рабочая мощность | 8КВт | |
| система управления | ПК+ПЛК | |
| Спрей Система |
метод передачи | воздушный цилиндр |
| давление распыления | 0.25МПа-0.4МПа | |
| контроль потока потока | 10-100 мл/мин | |
| Автоматическое заполнение флюсом | автоматический | |
| метод выхлопа | вверх&нижний выхлоп | |
| диаметр выхлопной трубы | 200 | |
| вытяжная мощность | 25м3/мин | |
| Разогреть система |
Режим предварительного нагрева | ИК трубка |
| режим контроля температуры | ПИД+ССР | |
| количество зон предварительного нагрева | 3 | |
| длина зоны предварительного нагрева | 1600mm | |
| температура нагрева | комнатная температура~250°C | |
| время разминки | Приблизительно. 15мин | |
| конвейер система |
Размер печатной платы | Макс.400*350 мм |
| направление конвейера | Л__Р;Р__Л | |
| скорость конвейера | 0~2000 мм/мин | |
| высота конвейера | 750±20 мм | |
| высота компонента | вершина:120мм/дно:15mm | |
| режим контроля скорости | замкнутый контур | |
| палец | Титан | |
| регулировка ширины рельса | Руководство | |
| угол рельса | 4~7° | |
| Пайка система |
метод работы припоя | Инвертор |
| материал припоя | Полный титан | |
| регулировка высоты волны | Цифровое управление с ПК | |
| Мощность нагревателя паяльной ванны | 6КВт | |
| паяльная емкость mx.temp | 300°С | |
| емкость паяльной ванны | 250~350 кг | |
| время разогрева паяльной ванны | Около 180 минут(параметр:250°С) | |
| режим контроля температуры | ПИД+ССР | |
| другие | метод охлаждения | Принудительный воздух |
| Чистка пальцев | Щетка |
Особенности продукта:
1.Ультракомпактный дизайн; всего 4,6′ длинный (1400 mm)
2.Титановый пальцевый конвейер с регулируемой скоростью для печатных плат до 6,5 мм.″ (200 mm)
3.Гладкий, точная регулировка ширины с помощью маховика
4.Автоматический очиститель пальцев с насосом и системой рециркуляции.
совместим с очистителями канифоли и водных флюсов
5.Угол конвейера регулируется от 3″-7″
6.Двухволновая система с двумя двигателями с регулируемой частотой.
и независимая регулировка высоты гребня волны
7.Устойчивый к коррозии резервуар для припоя, способный работать без свинца
и обычные припои Sn-Pb
8.ПИД-регулятор температуры и встроенный датчик уровня расплавленного припоя.
Машина для пайки волной большого размера:

Машина для пайки волной среднего размера:

Мини-машина для пайки волной:

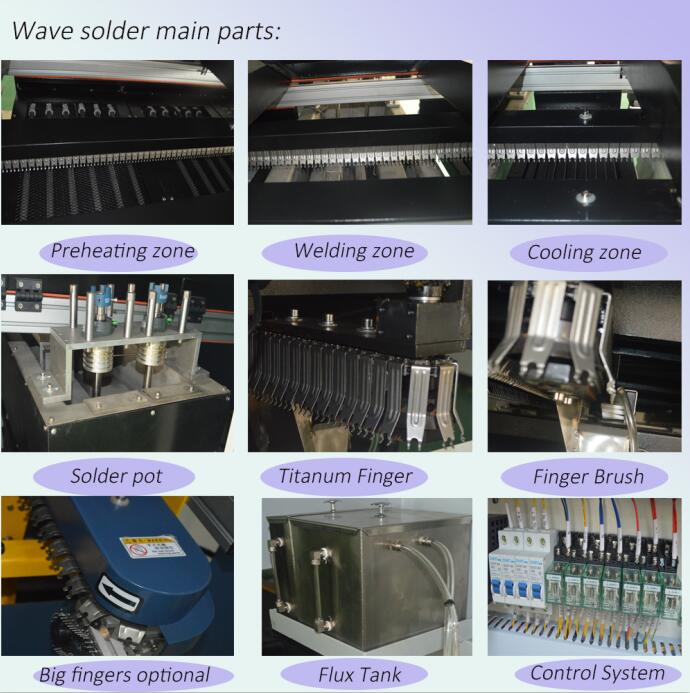

Детали для пайки волной припоя:
